污染源苯系物在線分析系統
揮發性有機化合物（volatileorganiccompounds，VOCs）是室內外空氣中普遍存在且對環境影響最為嚴重的有機污染物，主要來源于石油化工生產、污水和垃圾處理廠、汽油發動機尾氣以及制藥、制鞋、噴漆等行業。VOCs組成復雜，含量甚微，其中許多物質有致癌、致畸、致突變性，具有遺傳毒性及引起“雌性化”，對環境安全和人類生存繁衍構成嚴重威脅。目前世界各國都已在監測項目中增加了 VOCs，美國的光化學自動監測系統中有56種 VOCs，歐洲也有 30 多種 VOCs 被列入。

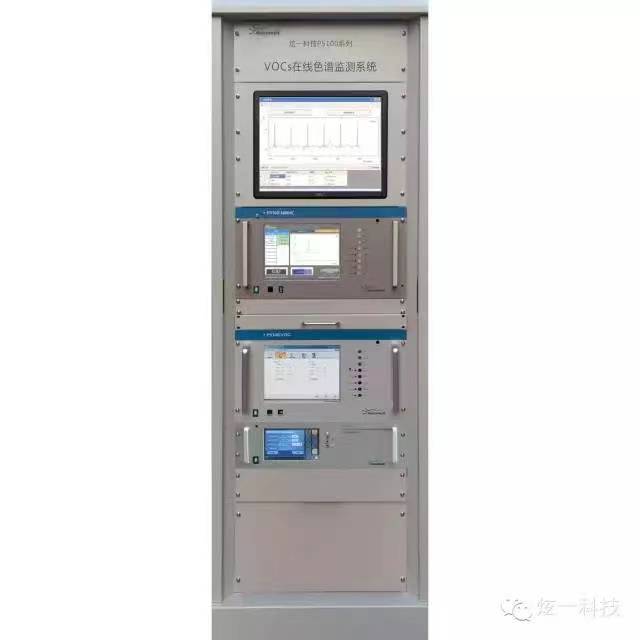

本項目中采用的P5100在線監測系統可以滿足用戶24x7的不間斷檢測和準確檢測。為了彌補現場檢測過程中的驗證問題，本方案采用了儀器自動校準功能，客戶可以定期讓儀器執行校準功能和自檢功能，從而智能識別系統本身的功能是否正常。這樣可以是整個測量系統真正做到無人值守和準確測量。
P5100在線監測系統核心采用在線氣相色譜測量技術，滿足用戶24x7的不間斷檢測。全新的P5100系列在線分析儀采用靈敏的GC/FID技術用于對揮發性有機物（VOC）進行定性和定量。采用該方案，用戶可以跟蹤100多個VOC組分，并且可以對標準列表（諸如PAMS 56表、TO14表、TO15表等）列出的有機組分進行定量，濃度可以到ppt級、ppb級、ppm級和%含量級，這都得益于炫一專有的在線寬量程FID檢測器。同時，該分析儀可以按照客戶要求配置對應的樣品預濃縮和解析裝置、色譜柱和FID檢測器。
污染源苯系物分析系統基本要求：
?? 監測對象：大氣中揮發性有機化合物中苯系物：苯、甲苯、乙苯及二甲苯(間-二甲苯&對二甲苯，鄰-二甲苯)。
?? 監測方法：在線氣相色譜法，F(xiàn)ID
?? 采樣方法：樣品采集系統使用六位閥方式進樣,六通閥上專有高精度定量環，一機一次采樣可同時分析以上五種揮發性有機化合物（苯、甲苯、乙苯及二甲苯），對所有的目標分析物均能很好的分析和檢測，同時可提供各種目標分析物（如苯、甲苯、二甲苯）的標準色譜圖。
P5100在線分析儀特點
?? 氣體流量控制：全電子流量控制，電子壓力控制；
?? 最大運行時間：9999.99分鐘
? FID 氫火焰檢測器，自動電子壓力控制；
?? 檢出限：<1.5pgC/s12 烷
?? 進樣方式：閥進樣
?? 測量范圍：0～500ppm；
?? 低檢出限：苯系物:50ppb（苯）；
?? 基線漂移：﹤3.0pA/30min；
?? 分辨率：苯和四氯化碳的色譜分辨率﹥1.0，鄰二甲苯和苯乙烯的色譜分辨率﹥0.8
?? 校準：能夠具有自動校零、?？?，顯示儀器的操作狀態和遠距離診斷
?? 自帶DAS軟件ProDas，可以本地記錄溫壓流等傳感器數據(選配)

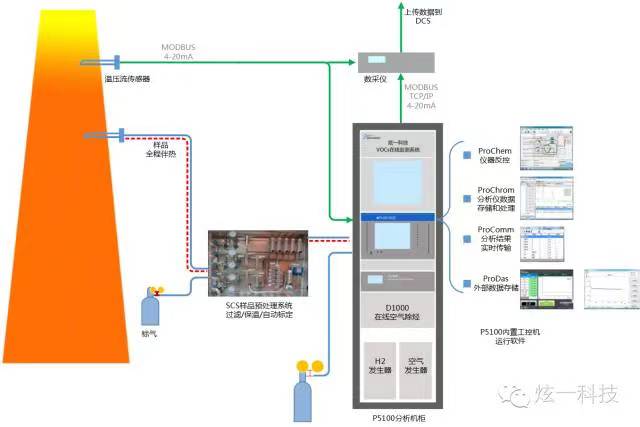

作為完整的在線分析系統，P5100監測系統包含完整的采樣探頭、樣品保溫管線、預處理系統和數據傳輸系統。同時除外部數采儀外，P5100-BTEX分析儀內置的ProDas軟件可以完成外部傳感器數據的本地存儲和查詢。以應對不同標準的要求和挑戰。
在整個分析系統中，樣品通過采樣探頭從樣品排出口引到分析室，其中采樣探頭全路保溫并且自帶反吹功能，以防止樣品堵塞取樣探頭。樣品的取樣管路全程伴熱(最高到150度)。溫度控制可以通過外置專用溫控器設置。樣品通過不銹鋼管路進入預處理系統(SCS),預處理系統內部有多路樣品切換、增壓泵、膜過濾器等部件，以去除樣品中的顆粒物并在壓力不足的情況下增加對應壓力。
同時，在采樣口安裝位置附近有溫壓流等傳感器，以實時監控樣品物理屬性，而傳感器信息將同時傳輸?shù)椒治鰴C(jī)柜內的數采儀和P5100分析儀。同時，P5100的分析結果也將通過模擬信號或數字信號傳輸?shù)皆摂?shù)采儀。數采儀會將傳感器數據與VOC測量數據實時傳輸?shù)江h(huán)保局系統內。而P5100內部的ProDas軟件會將把所有外部傳感器的數據在本地備份，以供后期查詢和記錄。P5100內部裝有Pro系列軟件會完成儀器控制、色譜數據處理、信號傳輸和外部傳感器數據記錄。

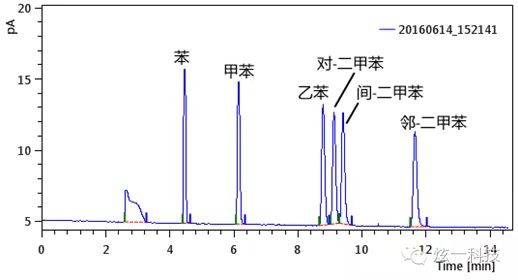

苯系物典型分析圖譜：
