在PC端系統軟件控制下，完成對標準氣流路與輔助氣的精確控制，實現對色譜系統的校準或檢測標準氣流量控制.
所有樣品管路和接頭采用不銹鋼或FEP材質。輔助氣流量控制范圍0 -4SPLM，準確度+/- 1%，讀數0.001sccm。

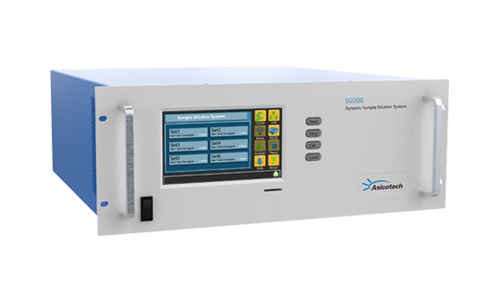

D2200 標氣稀釋模塊技術指標
功能
通過觸摸屏或UniStation色譜工作站的控制，系統可完成采樣旁路、零氣和標準氣流路的切換以及零氣和標準氣流量的精確控制，實現對色譜系統的校準或檢測
標準氣流量控制
不銹鋼材質數字式質量流量計，流量范圍0-10 sccm，準確度+/- 1%，控制穩定性<+ 0.1 %滿量程,重復性<0.2%
零氣（稀釋氣）流量控制
不銹鋼數字式質量流量計，流量范圍0-2000 sccm，準確度+/- 1% 讀數+ 0.1 %滿量程
標氣稀釋倍數范圍: 0-2500
電磁閥組
由系統軟件控制內置電磁，閥切換采樣、零氣和標準氣管路（標配為單進單出）
兩種（可選）工作方式
通過內部網口連接到色譜系統，由UniStation軟件軟件控制，可最多執行20點自動校準或檢驗
通過前面板加裝選配的獨立運行軟件或外部控制接口，實現自主運行或通過外部數字I/O聯機遙控
工作時，可最多執行5點自動校準或檢驗
氣體管路接口:標準氣路為1/8”標準接口
零氣及采樣旁路為1/4” 標準接口
背光LCD顯示屏
指示當前的校準點、濃度、參數、狀態和錯誤信息
觸膜屏
可為用戶提供菜單式操作界面
外觀
19“，3H標準機箱
重量4 kg
體積: 250mm高x150mm寬x300mm深(可選擇標準19”機箱,4U高度，深550mm)
參數說明
基本機械和電氣參數
外殼: 標準19”機箱
高度和深度
4U，深550mm
電源輸入100-240VAC，50-60Hz, 最大100W
操作溫度32°F到113°F / 0°C到45°C
儲存溫度-4°F到167°F / -20°C到75°C
相對濕度5-95%
使用環境 室內或位于機柜內
接頭尺寸和類型 1/4”Swagelok
氣路材料不銹鋼, FKM, VITON,惰性化不銹鋼管
通訊方式Ethernetx1;RS232/RS485
觸摸屏尺寸 7”
外部事件啟動/停止/同步
I/O輸出: 儀器狀態，報警，硬件錯誤，維護(所有I/O可配置)
適用樣品種類常溫氣態，腐蝕或非腐蝕性樣品
稀釋原理樣品流量和不同稀釋氣流量混合
稀釋比 1:10--1:2500
樣品流路惰性化默認有。依據客戶配置。
稀釋氣控制方式質量流量計或EPC控制
準確性+/-1% F.S.
重復性 +/-0.2% F.S.
